什么是线路板
What is a circuit board

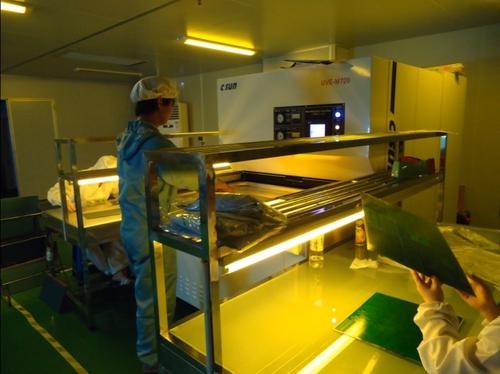

电子线路板加工车间

 线路板介绍

    线路板又称:PCB板,铝基板,高频板,PCB电路板,PCB,电路板,印刷线路板, 昆山线路板,昆山电路板,软性板,柔性板等。



 泡沫产生环节1

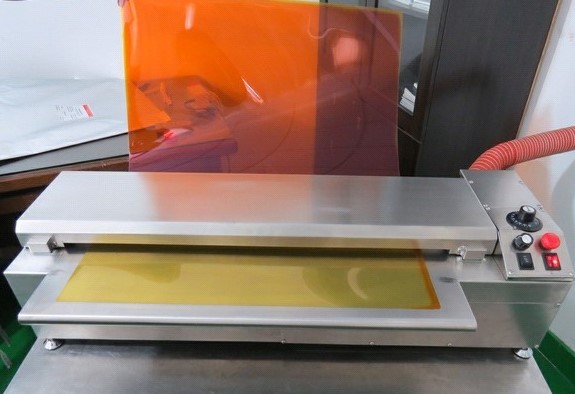

   显影阶段:通过显影液或者显影机,将线路板的原理图或者是线路板的各个部位显现出来,显影的机理是感光膜中未曝光部分的活性基团与稀碱溶液反应生成可溶性物质而溶解下来,显影时活性基团羧基一COOH与无水碳酸钠溶液中的Na+作用,生成亲水性集团一COONa。从而显现出影像。使用显影机由于溶液不断地喷淋搅动,会出现大量泡沫,因此必须加入适量的消泡剂。

    退膜阶段:板子在经过蚀刻工艺后,已经得到了所需要的图形,但是这层图形是在干膜或者湿膜的覆盖保护下进行的蚀刻。因为蚀刻的药水会对导电金属产生腐蚀作用,所以用干膜或湿膜来保护我们所需要的图形,但是得到了所需的图形后。就要将覆在板上的干膜或湿膜去掉,那么去掉这层保护膜的工序称为退膜。退膜所用的药水多数厂用NaOH溶液。也会出现泡沫,需加入消泡剂。

 泡沫产生环节1

    清洗阶段:线路板在生产过程中会留下污迹,加工过程中会留下开油水、助焊剂(红胶)等,对助焊剂等残留物清洗,主要是通过溶解作用完成的。
不论是松香还是有机酸以及它们的锡盐或铅盐,在清洗剂都有一定的溶解度,通过从电路板面向清洗剂里转移这一过程完成残留物的去除。在溶解过程中,提高清洗剂温度或辅以超声波以及刷洗,都会加快清洗速度和提高清洗效果。
    废水处理:一般清洗废水、油墨废水(显影、退膜)、络合废水等。

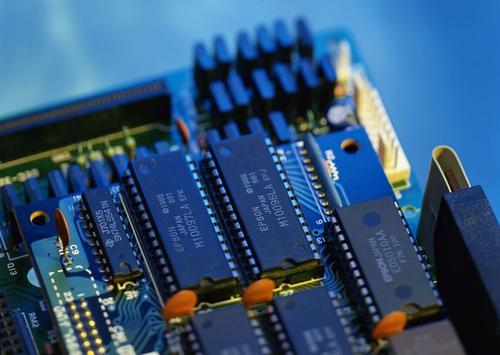

线路板模型



 对消泡剂的要求

  混凝土的助剂有很多种,常用的一般有:泡沫混凝土起泡剂,萘系保坍剂,自流平调节保水剂,降粘剂,改性松香引气剂,聚羧酸引气剂,超级缓凝剂,聚羧酸保坍剂,保坍剂用催化剂阻泥剂,防腐剂,早强剂,消泡剂,萘系减水剂抗结晶剂等。

起泡危害:影响线路板品质、污染环境

按类型:
(1)单面板:有机硅消泡剂,对消泡剂外观没要求,对PCB板要求不高

(2)多面板:非硅消泡剂,要求透明的或半透明外观,要求PCB板不能有残留


按工艺:
(1)显影/清洗:有机硅
(2)退膜:有机硅、非硅(一般含硅量在3%左右)
(3)水处理:有机硅、非硅


碱溶液:
(1)碳酸钠:用122

(2)碳酸钾:比较少用,建议先不寄样,让客户寄样来调试

(3)氢氧化钠:占比90%,830:60=……


线路板对消泡要求
